GL控制系统-北京正科科技有限公司

GL控制系统

所属分类：

德国GFH五轴飞秒激光加工中心

机床控制—多进程控制系统

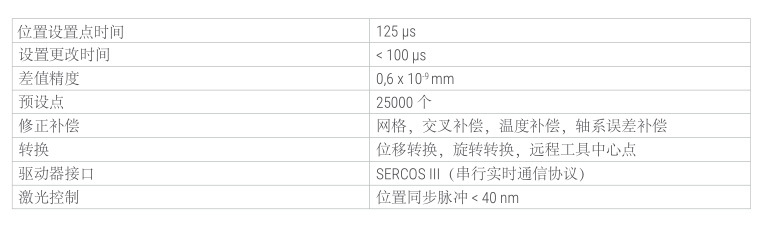

规格

插补

GL系列控制系统可以支持大量的插补类型
● 线性
● 圆
● 样条曲线
● 其他

转换

坐标转换如
● 普通转换
● 旋转转换
● 五轴远程

工具点

预设点 (数控点预设)
● 对称位置设置点
● 筛选曲线对称位置设置点
● 监控机床极限值
● 监控/预览编程后等几何形态

标准设备

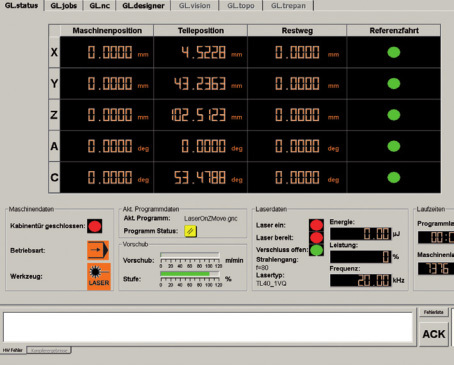

GL.状态显示

加工中心的实时状态将会在GL显示模块中被展示出来。在此模块中轴的位置和激光的状态将会被显示出来。客户在可以模块窗口上获得关于GL击穿每个模块的简要报告。

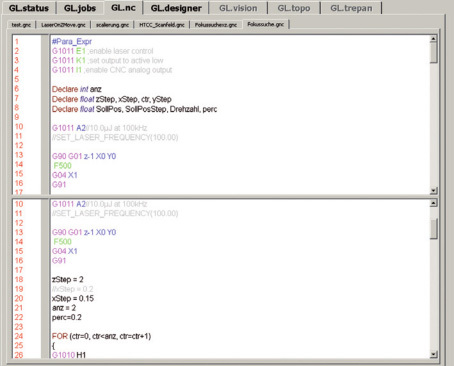

GL.数控模式

客户可以使用G-mode对程序进行编码，并将其导入:
● 使用G-mode进行命令和操作
● 多窗口操作
● 操作窗口极速打开
● 以G-mode命令控制激光
● 从GL设计器中调取机床程序
● 从数据库中调取参数设置

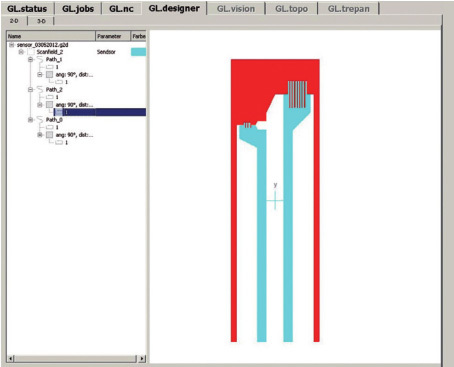

GL.二维构造

在用户图像设计界面用户可以轻松快捷的创造出几何图像。这个模块的优势有：
● 生成二维几何图像 (直线, 长方形, 圆形等
● 生成运行指令 (填充实体, 镜像，偏移实体和复制等命令)
● 在展示窗口上预览图像
● 在加工区域用户可以自定义扫描区域
● 轴的合成和扫描加工可同时进行
● 每个图像都会有独立的参数
● 可导入 svg- 和 dxf文档
● 可倒入黑白位图文件
● 可标注
